产品背景

    随着经济社会的发展，城市中心区的居民用户和企业事业单位对于供电可靠性的需求越来越高，配电系统是电力系统中直接面对用户的环节，对用户供电可靠性的影响最显著，配电网成为制约供电可靠性提升的关键环节。其中户外环网箱是配电网主要的组成部分，环网箱的好坏对于供电的稳定性有很重要的作用，特别是夏天用电高峰的时候，天气过热再加上箱内温度过高，容易产生电路故障，在发生电路故障时，工作人员需要逐个排查，增加了劳动强度，降低了工作效率，而且在短路情况下未连接接地地线的话容易造成安全隐患。

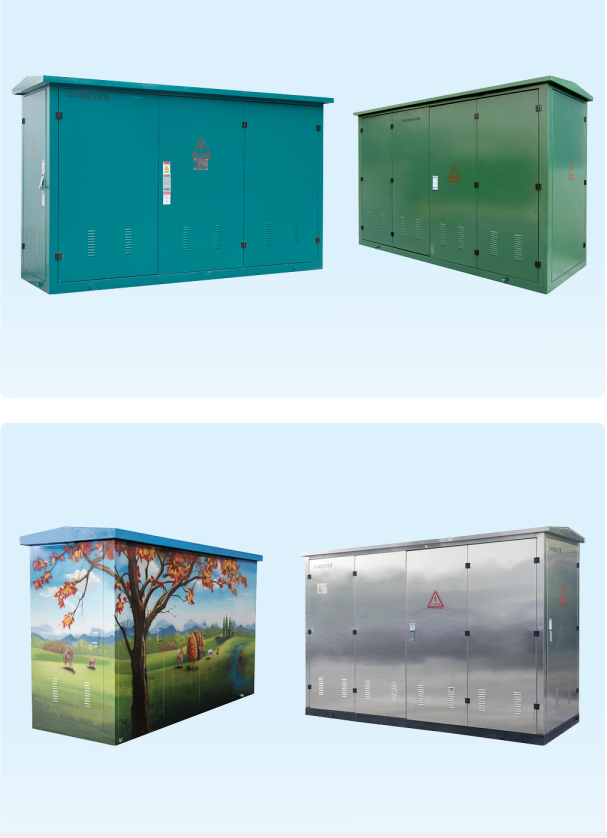

产品概述

MQXGW-12- - 二次融合成套环网箱(开闭所)是将12kV开关柜、 断路器、负荷开关、电流电压互感器、12kV电源PT、 FTU、 通信控制终端DTU、12kV计量及自动抄表，UPS电源及 指示仪表等安装调试好装入可移动、密封、防潮的不锈钢箱体内。从而实现了配电网自动化中-、二次系统工厂化装配高度。缩短了建设周期，大大的提供城市电网运行的可靠性。

负荷开关采用多种型号开关，推荐六氟化硫开关体积小免维护;断路器采用真空灭弧、SF6气体绝缘等;操作机构为弹簧操作机构;可具备自动化接口;可配有屏蔽型可分离连接器;:具有"五防”功能;体积小免维护，可安装充气柜，固体柜，普通开关柜。

随着现代工业的发展，对电气控制设备自动化和智能化程度越来越高，利用现代电子技术、传感器技术、通信技术、计算机网络技术,将电力设备在正常及事故状况下的监测、保护、控制、计量等集成化,达到良好的管理已成为一种必然趋势和发展方向。

该产品已广泛运用于:矿产开发、电力系统、工业制造、EPC总包、 科研院所、建筑地产等多个领域。

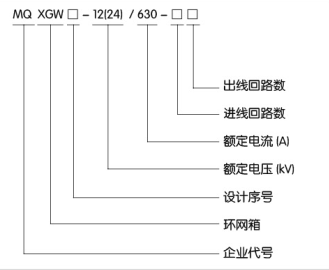

 型号及含义

使用环境条件

1、海拔高度:<1000m;

2、最高环境温度: +40C;

3、最低环境温度: -25°C;

4、最大日温差: 25K;

5、户内相对湿度:日平均值≤95%月平均值≤90%;

6、耐地震能力:地面水平加速度0.2g;垂直加速度0.1g同时作用。采用共振、正弦、拍波试验方法;激振5次,每次5波，每次间隔2s,安全系数不小于1.67;

7、安装场所应无严重影响负荷开关绝缘的气体蒸汽、化学性沉积、灰尘、污秽及其它爆炸和腐蚀介质: .

8、用于不接地系统和通过小电阻接地或经消弧线圈接地的12kV系统中。

 符合标准

本产品满足最新颁布执行的国家标准、行业标准和IEC标准，在与用户协商达成一致后，可以使用其他性能更高的标准。下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。所有标准都会被修订，本技术条件应符合下列标准最新版本的要求。

1、GB 16926—1997 交流高压负荷开关— 熔断器组合电器

2、GB 3804—2004 3.6kV~40. 5kV高压交流负荷开关

3、GB 3906—2006 3.6kV-40.5kV 交流金属封闭开关设备和控制设备

4、GB/T 11022—1999高压开关设备和控制设备标准的共用技术要求

5、GB 4208—2008外壳防护等级 (IP代码)

6、IEC420高压交流负荷开关-熔断器的组合电器

7、IEC298 1 kV以上52kV及以下交流金属封闭开关设备和控制设备

8、GB 1984—2003高压交流断路器

 产品特点

    产品采用气体绝缘，可配断路器、负荷开关、组合电器等一次方案。 该产品是根据最新配网自动化标准进行一二次融合设计,集成DTU和智能传感、在线检测等智能组件，适合各种配网自动化系统应用。

（一）环境适应能力强

1.全工业级设计.严酷等级达到户外V级

2.良好的电磁兼容设计，内部测试满足V级要求;

3.现场安装、调试方便;

4.后期维护方便、费用少，提供远程维护。

（二）功能丰富、性能卓越

1.多种通讯口,双以太网、4串口、支持光纤、无线路由通信;

2. 支持目前流行规约，GB101、 GB104、 CDT、MODBUS等;

3.支持通信对时，≤5s,守时精度≤25/天;

4.支持国网通信数据加密(168号文) ;

5.控制4路、6路、8路开关设备，及隔离开关和接地刀闸;

6.支持环境温度湿度监控;

7.具备谐波分析功能;支持“三遥"功能、模拟量精度达到0.2/0.5级;

8.具备多种保护功能，短路过流、单相接地;

9.80 点故障录波和故障报文上传;

10.支持多种电压/功率操作电源，电池活化;

11.支持电磁互感器或电子式互感器接入;

（三）智能化:集成配网自动化智能终端，能实现配网自动化、馈线自动化等智能配网功能。

（四）集成化:一二次融合设计，一次开关设备融合了二次智能组件，一体化设计，方便集成与运维。

（五）小型化:结构紧凑，操作简便，主配我公司生产的气体绝缘开关柜、固体绝缘开关柜设备。

（六）多样化:断路器、负荷开关、组合电器等多种方案自由组合,满足不同需求。

典型设计

1. 一二次融合成套环网箱由环进环出单元、馈线单元、母线设备(TV)单元、集中式DTU单元、外箱体、连接电缆等构成。

2、所有环进环出单元、馈线单元的电源、电流遥信、遥控等回路采用标准化接口设计。通过二次航空插头汇总于DTU单元的航插室;

母线设备单元的电源、电压等回路通过二次航空插头汇总于DTU单元的航插室。

3、DTU 单元柜与开关柜的连接采用电缆双端预制，设备支持热插拔，不同厂家航空插头可互换，可实现DTU单元柜、一次开关本体的整体可更换。

4、DTU实现三遥、计量、相间及接地故障处理、通信、二次供电等功能;计量采用独立模块, DTU核心单元与其通信采集计量数据。

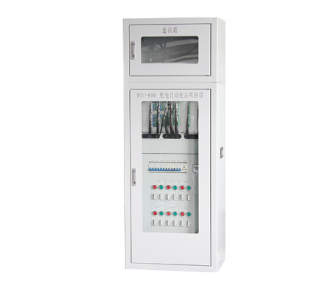

配电自动化终端:由通信单元、核心单元、一二次接口单元组成。

1)通信单元:由101/104通讯模块(有/无线)

2)核心单元:由核心单元、加密芯片、线损采集模块组成。

3)一二次接口单元:连接电缆、航空插头(国网圆形航插: 4芯、10芯、26芯;网矩形航插: 10 芯、26芯)组成。
