产品背景

    随着经济社会的发展，城市中心区的居民用户和企业事业单位对于供电可靠性的需求越来越高，配电系统是电力系统中直接面对用户的环节，对用户供电可靠性的影响最显著，配电网成为制约供电可靠性提升的关键环节。其中户外环网箱是配电网主要的组成部分，环网箱的好坏对于供电的稳定性有很重要的作用，特别是夏天用电高峰的时候，天气过热再加上箱内温度过高，容易产生电路故障，在发生电路故障时，工作人员需要逐个排查，增加了劳动强度，降低了工作效率，而且在短路情况下未连接接地地线的话容易造成安全隐患。

产品概述

MQHB-12-二次融合环保气体环网箱(开闭所)是将12kV开关柜、断路器、负荷开关、电流电压互感器、12kV电源PT、 FTU、 通信控制终端DTU、12kV计量及自动抄表，UPS电源及 指示仪表等安装调试好装入可移动、密封、防潮的不锈钢箱体内。从而实现了配电网自动化中-、二次系统工厂化装配高度。缩短了建设周期，大大的提供城市电网运行的可靠性。

负荷开关采用多种型号开关，推荐六氟化硫开关体积小免维护;断路器采用真空灭弧、SF6气体绝缘等 操作机构为弹簧操作机构;可具备自动化接口;可配有屏蔽型可分离连接器;具有“五防”功能;体积小免维护，可安装充4 气柜,固体柜，普通开关柜。

随着现代工业的发展，对电气控制设备自动化和智能化程度越来越高，利用现代电子技术、传感器技术、通信技术、计算机网络技术,将电力设备在正常及事故状况下的监测、保护、控制、计量等集成化,达到良好的管理,已成为-种必然趋势和发展方向。

该产品已广泛运用于:矿产开发、电力系统、工业制造、EPC总包、科研院所、建筑地产等多个领域。

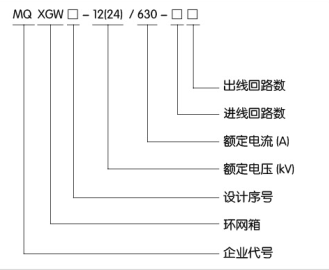

型号及含义

使用环境条件

1、海拔高度:<1000m;

2、最高环境温度: +40C;

3、最低环境温度: -25°C;

4、最大日温差: 25K;

5、户内相对湿度:日平均值≤95%月平均值≤90%;

6、耐地震能力:地面水平加速度0.2g;垂直加速度0.1g同时作用。采用共振、正弦、拍波试验方法;激振5次,每次5波，每次间隔2s,安全系数不小于1.67;

7、安装场所应无严重影响负荷开关绝缘的气体蒸汽、化学性沉积、灰尘、污秽及其它爆炸和腐蚀介质: .

8、用于不接地系统和通过小电阻接地或经消弧线圈接地的12kV系统中。

符合标准

本产品满足最新颁布执行的国家标准、行业标准和IEC标准，在与用户协商达成一致后，可以使用其他性能更高的标准。下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。所有标准都会被修订，本技术条件应符合下列标准最新版本的要求。

1、GB 16926—1997 交流高压负荷开关- 熔断器组合电器

2、GB 3804—2004 3.6kV~40. 5kV高压交流负荷开关

3、GB 3906—2006 3.6kV-40.5kV 交流金属封闭开关设备和控制设备

4、GB/T 11022—1999高压开关设备和控制设备标准的共用技术要求

5、GB 4208—2008外壳防护等级 (IP代码)

6、IEC420高压交流负荷开关-熔断器的组合电器

7、IEC298 1 kV以上52kV及以下交流金属封闭开关设备和控制设备

8、GB 1984—2003高压交流断路器

 产品特点

    产品采用气体绝缘，可配断路器、负荷开关、组合电器等一次方案。 该产品是根据最新配网自动化标准进行一二次融合设计,集成DTU和智能传感、在线检测等智能组件，适合各种配网自动化系统应用。

（一）环境适应能力强

1.全工业级设计.严酷等级达到户外V级

2.良好的电磁兼容设计，内部测试满足V级要求;

3.现场安装、调试方便;

4.后期维护方便、费用少，提供远程维护。

（二）功能丰富、性能卓越

1.多种通讯口,双以太网、4串口、支持光纤、无线路由通信;

2. 支持目前流行规约，GB101、 GB104、 CDT、MODBUS等;

3.支持通信对时，≤5s,守时精度≤25/天;

4.支持国网通信数据加密(168号文) ;

5.控制4路、6路、8路开关设备，及隔离开关和接地刀闸;

6.支持环境温度湿度监控;

7.具备谐波分析功能;支持“三遥"功能、模拟量精度达到0.2/0.5级;

8.具备多种保护功能，短路过流、单相接地;

9.80 点故障录波和故障报文上传;

10.支持多种电压1功率操作电源，电池活化;

11.支持电磁互感器或电子式互感器接入;

（三）智能化:集成配网自动化智能终端，能实现配网自动化、馈线自动化等智能配网功能。

（四）集成化: - 1次融合设计，- 次开关设备融合了二次智能组件，- -体化设计，方便集成与运维。

（五）小型化:结构紧凑，操作简便，主配我公司生产的气体绝缘开关柜、固体绝缘开关柜设备。

（六）多样化:断路器、负荷开关、组合电器等多种方案自由组合,满足不同需求。

结构和技术要求

一二次融合环网箱中负荷开关采用三工位 SF6负荷开关，SF6 负荷开关的电寿命应达到E3级要求;断路器的电气寿命应达到E2级要求。

1、在P柜.计量柜等采用空气绝缘的开关柜内采取防凝露措施(柜内装凝露控制器) .如加装电阻加热器(带控制开关)。

2、单元式SF6环网柜包内SF6的相对压力不应超过1.4bar。整个充壳体应当满足IEC60298中规定的“密闭压力系统"的要求,

年漏气不大于0.1%，30 年免维护，且不需要重新充7。通过SF6压力表可以监视SF6气室内气体的压力。

3、熔断器熔丝额定电流应与负荷进行匹配，熔断器参数为:额定电压12kV.额定开断电流(有效值) 63kA。用于配变保护用一二次融合环网箱应既能熔断脱扣，也能容易实现电动脱扣。

4、一二次融合环网箱应具备完善的五防联锁功能。

通过机构联锁装的控制，操作完全达到以下五防联锁功能:

1.防止误分误合断路器(负荷开关) ;

2、防止带负荷分合隔离开关;

3、防止带电挂(合)接地线(接地开关) ; .

4、防止带接地线(接地开关)台断路器(负荷开关，隔离开关) ;

5、防止误入带电间隔;

6、采用全封闭式结构，开关柜主要由“室，电缆室，机构室(二次室)等隔室构成。电缆接头至电缆引入处(孔或固定箍)距离650mm，内套管、支持绝缘件采用环氧树脂材料,其爬电比距220mm/kV。间联接采用铜母线，接地汇流母线采用铜母线，截面的选择应满足GB3906的要求。

7、机构箱面板安装具有验电功能的带电指示器，方便更换，井可以外接次核相仪。

8、一二次融合环网箱-次线路模拟牌标识清晰。

9、内部安装的高压电器组件,如: SF6 负荷开关、断路器、互感器、避雷器等,均应具有耐久而清断的铭牌，铭牌应安装在运行或检修时易于观察的位置。

10、一二次融合环网箱配置二次室或控制箱，具有与操作机构配套的二次回路。可配1手动1电动操作机构，井预留电动操作功能，预留遥控、遥信接口,以适应远方监控需要，还应具有短路故障指示器.满足相间短路、单相故障接地指示要求，井具有开关量输出功能。环网柜内端子要求使用防尘阻燃型产品。CT的二_次电线截面为铜芯2.5平方毫米，回路中安装电流测试盒。电压、控制电线截面为铜芯1.5平方毫米。

11、下柜门带观察窗，采用阻燃透明材料制成。

12、一二次融合环网箱在柜前完成电缆的安装和维护， 可以靠墙安装。

13、负荷开关采用三工位结构，前面板上具有直观的位指示。三工位开关的接地开关和负荷开关1隔离开关具有分别的操作手柄插孔。

14、一二次融合环网箱结构具有防止内部故障燃弧时发生伤害操作人员人身的功能:隔室有金属隔板，防止事故扩展;气室有压力释放区;柜体后部有压力释放板。

15、负荷开关及操作机构的安装尺寸统一， 相同部件、易损件和备品、备件具有互换性。

16、一二次融合环网箱 室采用3mm优质304不锈钢板焊接成型，柜体采用覆铝锌钢板(除通风、排口、观察窗外)制作，钢板厚度不小于2mm,有足够的机械和耐火强度。

17、带电主回路的一-切组件均安装在室内，气室的防护等级应满足IP67的要求;柜体满足IP4X的要求。

18、供起吊用的吊环(左右各一只) 位置设置合理，应使悬吊中的开关设备保持水平,吊链与任何部件之间不得有摩擦接触,避免在吊装过程中划伤箱体表面喷涂层。

19、沿所有一二次融合环网箱的整个长度延伸方向，应设有专用的接地汇流母线.如果是铜质的，其电流密度在规定的接地故障时，不应超过200A/mm*,但最小截面不得小于30mm',该接地导体应设有与接地网相连的固定连接端子，并且有明显的接地标志。如果接地导体不是铜质的，也应满足铭牌规定的峰值耐受电和短时耐受电流的要求。壳体接地点的接触面积应满足要求，接地螺钉的直径不得小于12mm,接地点应标有“接地” 字样或其他接地符号。

20、气室中主母线选用铜质材料,母线分段柜内分支引线截面与主母线相同;主母线及分支母线(含连接部分)外表面宜采用有机绝缘，即母线小室及电缆小室内母线不得有裸露部分(电缆接线端子除外)。

21、St6 负荷开关的其它要求用有机绝缘，即母线小室及电缆小室内母线不得有裸露部分(电缆接线端子除外)。

22、SF6负荷开关的其它要求:

负荷开关灭弧介质和绝缘介质为SF6气体:

每个独立的SF6气室一般应装设能显示内部压的装置，该装置应能够明确显示设备安全运行的压范围。

技术参数

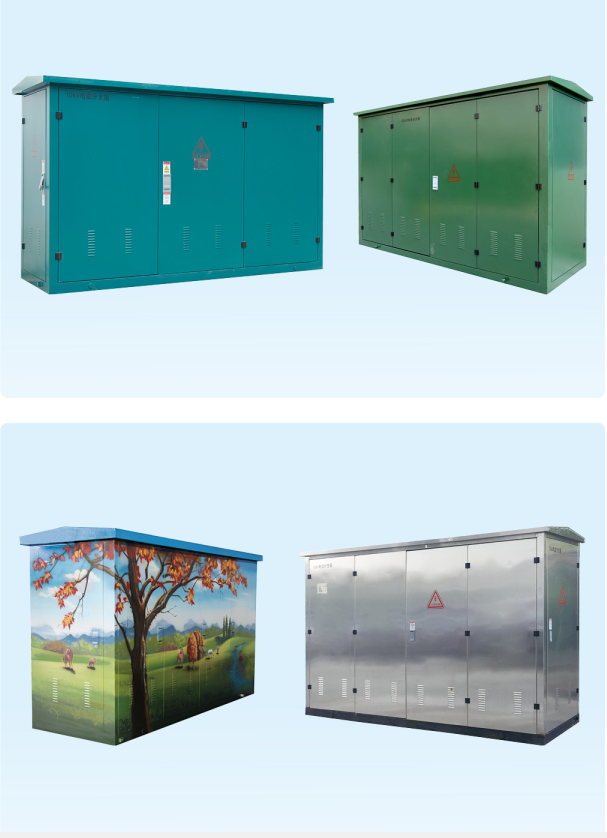

产品外观展示
