概述

TBBZ高压无功自动补偿装置:适用于220KV、110KV、35KV 变电站35KV、10KV(6KM)母线的无功自动跟踪补偿，主要应用于3 ~ 35KV三相工频交流电力系统中负荷波动较大，采用集中补偿仍不能满足系统要求，经常会造成过补或欠补的情况。本装置能对系统所需的无功功率进行实时的检测，然后与设定的值进行比较,进行自动智能投切操作,使系统的无功达到动态平衡,以提高系统的功率因数,稳定系统电压，降低损耗，节约电费成本。

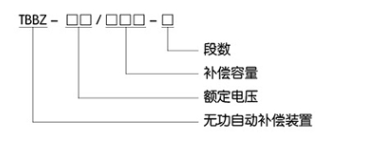

型号及含义

功能特点

1.配置ZRWKG或ZRGKWN型控制器，通过自动跟踪投切电容和控制主变有载调压，将功率因数和系统电压控制在设定的范围内。

2.能够自动识别适应双主变变电站的各种运行方式。

3.通过远程自动选择开关，可灵活选择调压和补偿的各种工作方式。

4.可通过BCD码或一-对应方式自动识别并显示调压开关档位信息。具有两主变调压档位同步调整、防滑档、 轻瓦斯报警闭锁等控制保护功能。

5.可实时显示主变低压侧电压、电流、功率因数、无功功率、电容器投切状态和报警保护信息。

6.具有谐波测量显示功能，可实时测量显示低压侧电流的高次谐波含量。

7.具有高电压、低电压、PT 断线、机构故障、主变过流等报警保护功能。

8.配有RS- -485或RS- -232高速数据通信接口，与变电站综合自动化系统相配合，可实现“四遥“功能。

9.采用模块式电容器专用高压真空开关，- -面普通开关柜壳内可装五台。

10.可根据总补偿容量灵活分组，最多可不等容量分为6组，每组最大容量2000Kvar/5000 Kvar,自动按无功功率组合投切。

11.配置ZRBH电容器组微机保护装置，能够实现二段过流及零序电压保护功能。当某组出现故障时可自动切除并闭锁，不影响其它电容组的正常投切。

12.配置不同比率的电抗器，以限制合闸涌流和抑制高次谐波。

主要技术参数10kV/6kV

◆特征

1.系统额定电压: 12KV;

2.定大容量: 1000Kvar/25000 Kvar;

3.最大分组数: 8组;

4.装置各回路对地绝缘电阻:≥1000MQ;

5.1min工频耐压: 42kV;

6.抗干扰性能:能够承受频率为1MHZ电压幅值共模2500V,差模1000V的衰减震荡波脉冲干扰试验，能够承受严酷等级为1级的震动、冲击响应试验: .

7.机械寿命: 50000 次。

◆环境条件

1.环境温度: -25-+45°C, 24小时内平均温度不超过+35°C;

2.相对湿度:不超过85%;

3.大压力: 80-110Kpa;

4.海拔高度:≤2000m;

5.风速:≤35m;

6.工作位置:偏离基准位置不超过5°

7.安装场所:使用地点不允许有爆炸危险介质，周围环境中不应含有腐蚀金属和破坏绝缘的体及导电介质，不允许充满水蒸汽汲有严重的霉菌存在。

主要技术参数35kV

◆特征

1.系统额定电压: 40.5KV:

2.额定最大容量: 12Mvar ~ looMvar;

3.额定电流: 5.8A~500A;

4.配备电抗率: 0.1%N13%;

5.1min工频耐压: 95kV;

6.额定频率: 50Hz;

7.相数:三相;

8.最大工作电流: 1.35 倍额定电流下连续运行;

9.工作电源: AC85V ~ 265V DC 220V土20%

◆环境条件

1.环境温度: -25~+45°C, 24小时内平均温度不超过+35°C;

2.相对湿度:不超过85%。

3.大压力: 80-~10Kpa;

4.海拔高度:≤2000m;

5.风速:≤30m/s;

6.工作位置:偏离基准位置不超过5°

7.安装场所:使用地点不允许有爆炸危险介质,周围环境中不应含有腐蚀金属和破坏绝缘的体及导电介质，不允许充满水蒸汲有严重的霉菌存在。
