XGN66-12户内箱型固定式金属封闭开关设备
适用范围
XGN66-12型户内高压箱型固定式金属封闭开关设备适用于交流50Hz、额定电压12kV、额定电流至2000的高压双电源供电系统,作为高压双电源供电系统的自动切换,过流、合闸涌流、短路、过压及欠压保护之用。该产品在台设备上实现高压双回路电源的可靠转换,具有体积小、重量轻、投资少、安装方便等特点。该产品在设计上保证了两路高压电源的完全隔离,同时采用完善可靠的机械和电气联锁,具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户,作为双电源供电系统的控制和保护设备。

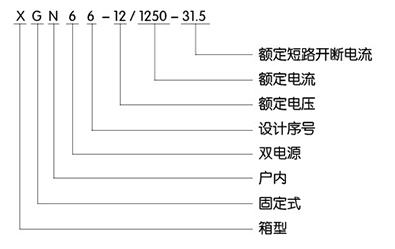

型号及含义
正常使用条件
1.海拔高环境温度上限+40°C,下限-25°C;
2.海拔高度不超过1000m;
3.空气相对湿度日平均值不大于95%,月平均值不大于90%;水蒸汽日平均值不大于2.2x 10-3 Mpa,月平均值不大于1.8 x 10-3 Mpa;
4.周围空气不受腐蚀或可燃气体、水蒸气等明显污染。
技术参数
序号 | 项目 | 单位 | 数据 | |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定电流 | A | 630、1000、1250、1600、2000 | |
4 | min工频耐受电压 | kV | 相间、对地42,断口48 | |
5 | 雷电冲击耐受电压 | kV | 相间、对地75,断口85 | |
6 | 额定短路开断电流 | kA | 20、25、31.5 | |
7 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | ||
8 | 额定短路开断电流次数 | 次 | 30 | |
9 | 额定短路关合电流(峰值) | kA | 50、63、80 | |
10 | 额定电缆充电开断电流 | A | 25 | |
11 | 额定峰值耐受电流 | kA | 50、63、80 | |
12 | 4s额定短时耐受电流 | kA | 20、25、31.5 | |
13 | 双电源转转时间 | S | ≤4 | |
14 | 机械寿命 | 真空断路器 | 次 | 10000 |
隔离开关 | 2000 | |||
15 | 二次回路1min工频耐受电压 | V | 2000 | |
16 | 额定合闸操作电压 | V | (AC、DC)220、110 | |
17 | 额定分闸操作电压 | V | (AC、DC)220、110 | |
18 | 动静触头允许磨损厚度 | mm | 3 |

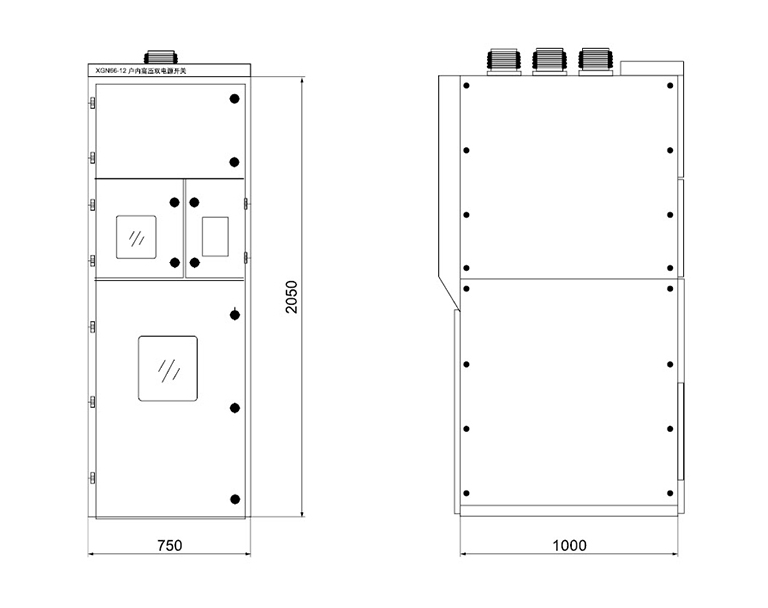

外形尺寸
主要结构和特点
1.产品为金属铠装固定式设计,侧装式结构,母线前后排列,下进线、上出线,体积小,安装方便。
2.产品由电动双工位旋转隔离开关、真空断路器、电压互感器、电流互感器及以微处理器为核心的智能控制器等组成,结构简单,性能可靠。
3.产品可自动检测主电源和备用电源,在主电源断电的情况下,自动切换到备用电源,保证供电的连续性。
4.产品具备可靠的机械和电气联锁,符合行业“五防”要求,保证产品安全运行。
5.简单的手动操作设计,可安全地通过手动操作完成主电源和备用电源的转换。
6.电动双工位旋转隔离开关支持三工位手动操作,具有手动检修工位并带锁定装置,能在检修状态时,将主电源和备用电源断开并锁住隔离开关,防止产品误操作,保证设备和人身安全。
7.产品主回路为直线布局,回路电阻小,温升低,散热性能好。
8.产品规格齐全,可与多种开关柜配合使用,适应各种场合使用。
产品工作原理
3.工作原理:
产品下部为电动旋转隔离开关,两个工作位置,分别对应主电源和备用电源。任何情况下,隔离开关只能接通- -路电源,另外- -路处于断开位置。主电源和备用电源通过旋转隔离开关的选择后,经电流互感器,进入真空断路器,然后从产品上部出线。
正常工作时,旋转隔离开关接通主电源回路,真空断路器合闸,由主电源向负荷供电。当智能控制器检测到主电源失电后,先将真空断路器分闸,然后接通隔离开关操动机构回路,使隔离开关从主电源分断,同时接通备用电源。最后将真空断路器合闸,保证了供电的连续性。
智能控制通过电流互感器检测负荷电流。当负荷电流超过智能控制器整定电流时,将触发过流保护或短路保护程序,并经设定的延时时间(过流)或立即(短路)给断路器发分闸指令,迅速、准确、可靠的将故障切除。主电源和备用电源进线侧均装有电压互感器,不仅给智能控制器提供电压信号,同时给产品提供正常工作电源,使产品能不依赖于外部电源工作。
订货须知
1.订货时应提供以下资料
2. 一次系统方案图
3.配合柜型及参数
4.一次电流及电流互感器变比、精度等级等参数
5.其它特殊要求应在订货时一-起提出
