FLRN36-12D六氟化硫（SF6）高压负荷开关
FLRN36-12D六氟化硫(SF6)高压负荷开关是额定电压为12kV的开关设备，采用SF6气体作为灭弧和绝缘介质，开关内部有合闸、分闸和接地三个工位，具有体积小，安装使用方便和环境适应性强等特点。本系列负荷开关分为FLN36-12D ( K型单弹篑操作机构)和FLRN36-12DIA型双弹篑操作机构)两种。FLRN36- -12D型可组合成负荷开关+熔断器组合电器并具有控制和保护功能，可供供电及变···
适用范围
FLRN36-12D六氟化硫(SF6)高压负荷开关是额定电压为12kV的开关设备，采用SF6气体作为灭弧和绝缘介质，开关内部有合闸、分闸和接地三个工位，具有体积小，安装使用方便和环境适应性强等特点。
本系列负荷开关分为FLN36-12D ( K型单弹篑操作机构)和FLRN36-12DIA型双弹篑操作机构)两种。FLRN36- -12D型可组合成负荷开关+熔断器组合电器并具有控制和保护功能，可供供电及变电所作为用电设备的保护和控制之用，尤其适用于环网柜、电缆分接箱和配电开闭所。
符合标准IEC60265、IEC62271]、 GB3804、GB16926 等。
结构和原理
FLN36-12D负荷开关主回路及接地回路均密封在由环氧树脂采用APGI艺浇注制成的绝缘壳体中，具有绝缘性能好、抗污秽环境等优点。绝缘壳体由上下两绝缘罩组合而成，内部充有相对压力为0.4bar的SF6气体，下绝缘罩具有防爆措施，确保万-事故情况下过压的SF6气体直接喷向柜后通道，保证人身安全。

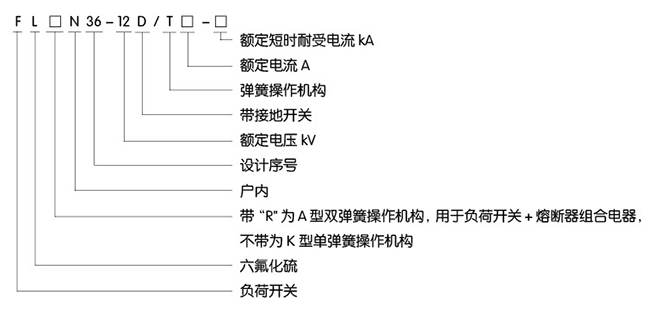

型号及含义
正常使用环境条件
环境温度:最高温度 +40°C,最低温度-40C
湿度:日相对湿度最大平均值≤95%,月相对湿度最大平均值≤100%
海拔高度:≤2000米
抗震能力: 8度
周围空应不受腐蚀性、可燃性气体、水蒸气等明显污染，应无经常性剧烈震动。
年泄漏率:≤0.1%
特殊条件
当负荷开关在海拔高度2000米以上使用时，需特别注明，以便制造时对设计方案进行调整。( 目前本公司制造的负荷开关已有在海拔高达3000米左右安全运行的先例)
技术参数
| 名称 | 单位 | FLN36-12D/T630-20负荷开关 | FLN36-12D/100-50负荷开关 -熔断器组合电器 |
| 额定电压 | kV | 12 | 12 |
| 额定频率 | Hz | 50 | 50 |
| 额定电流 | A | 630 | 100 |
| lmin工频耐压，相对地、相间/断口 | kV | 42/48 | 42/48 |
| 雷电冲击耐压(峰值)相对地、相间/断口 | kV | 75/85 | 75/85 |
| 5min零表压下额定工频耐压 | kV | 24 | 24 |
| 额定热稳定电流3秒/2秒负荷开关/接地开关 | kA | 20/20 | 20/20 |
| 额定动稳定电流(峰值)负荷开关/接地开关 | kA | 50/50 | 50/50 |
| 额定短路关合电流 负荷开关/接地开关 | kA | 50/50 | 125/50 |
| 额定闭环开断电流 | A | 630 | |
| 额定有功负载开断电流 | A | 630 | |
| 额定电缆充电开断电流 | A | 10 | 10 |
| 额定短路开断电流 | kA | 50* | |
| 额定转移电流 | A | 1700 | |
| 熔断器类型 | XRNT-12kV/100A* | ||
| 熔断器撞击输出能量 | J | 1±0.5 | |
| 机械寿命 负荷开关/接地开关 | 次 | 5000/2000 | 3000/2000 |
| 带电体间及对地的空气绝缘距离 | mm | ≥125 | ≥125 |
| SF6气体压力(20℃时相对压力) | bar | 0.4 | 0.4 |
| 分合闸同期性 | Ms | ≤2 | ≤2 |
| 主回路电阻 | μ Ω | ≤65 | ≤65 |
*为型式试验型号,如需要选用其他型号产品，须经相关试验。
当开关内的气体压力为零表压时，负荷开关仍能进行额定电流的合分闸操作。
